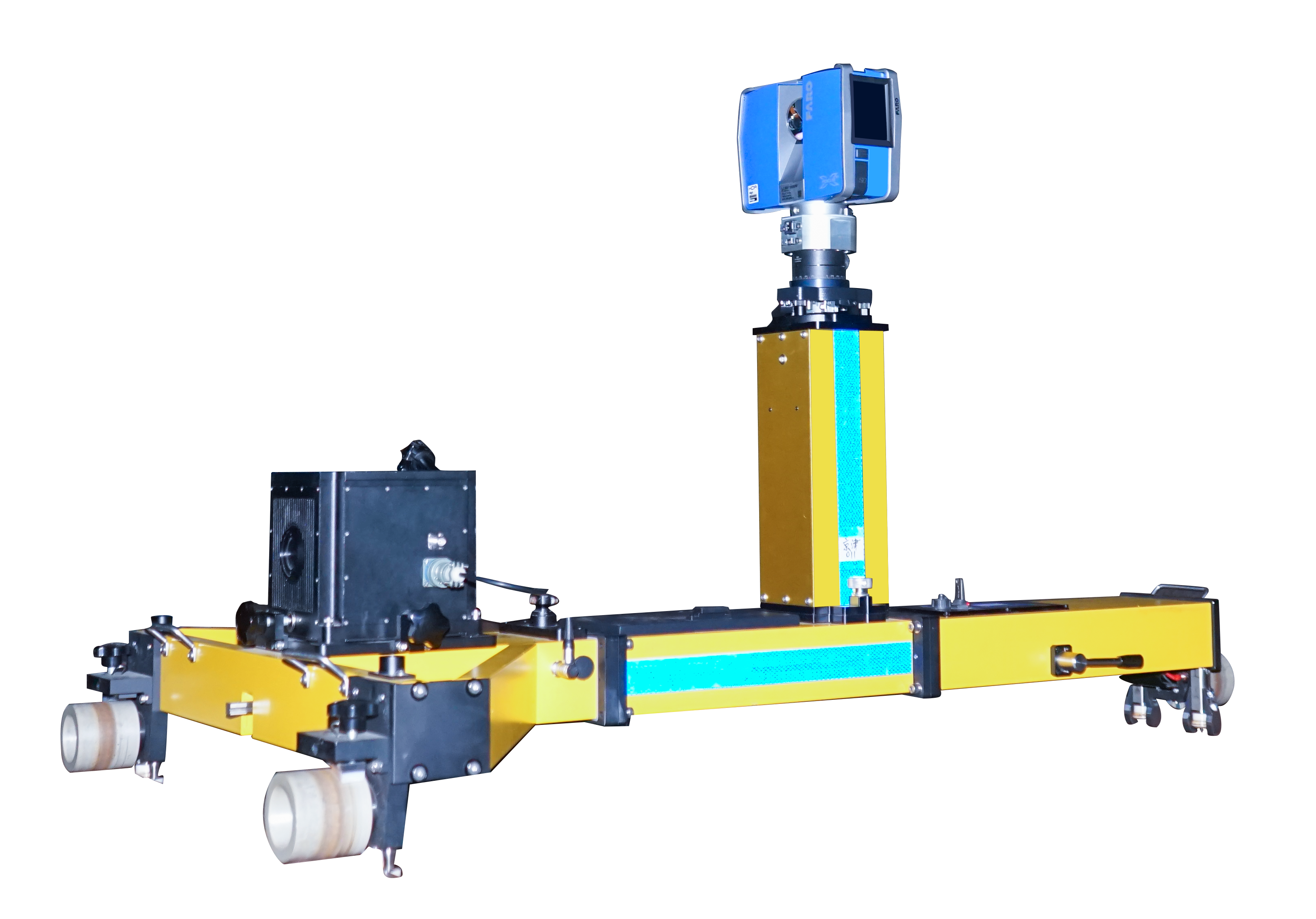

ALS800S轨道断面几何检测仪

产品简介

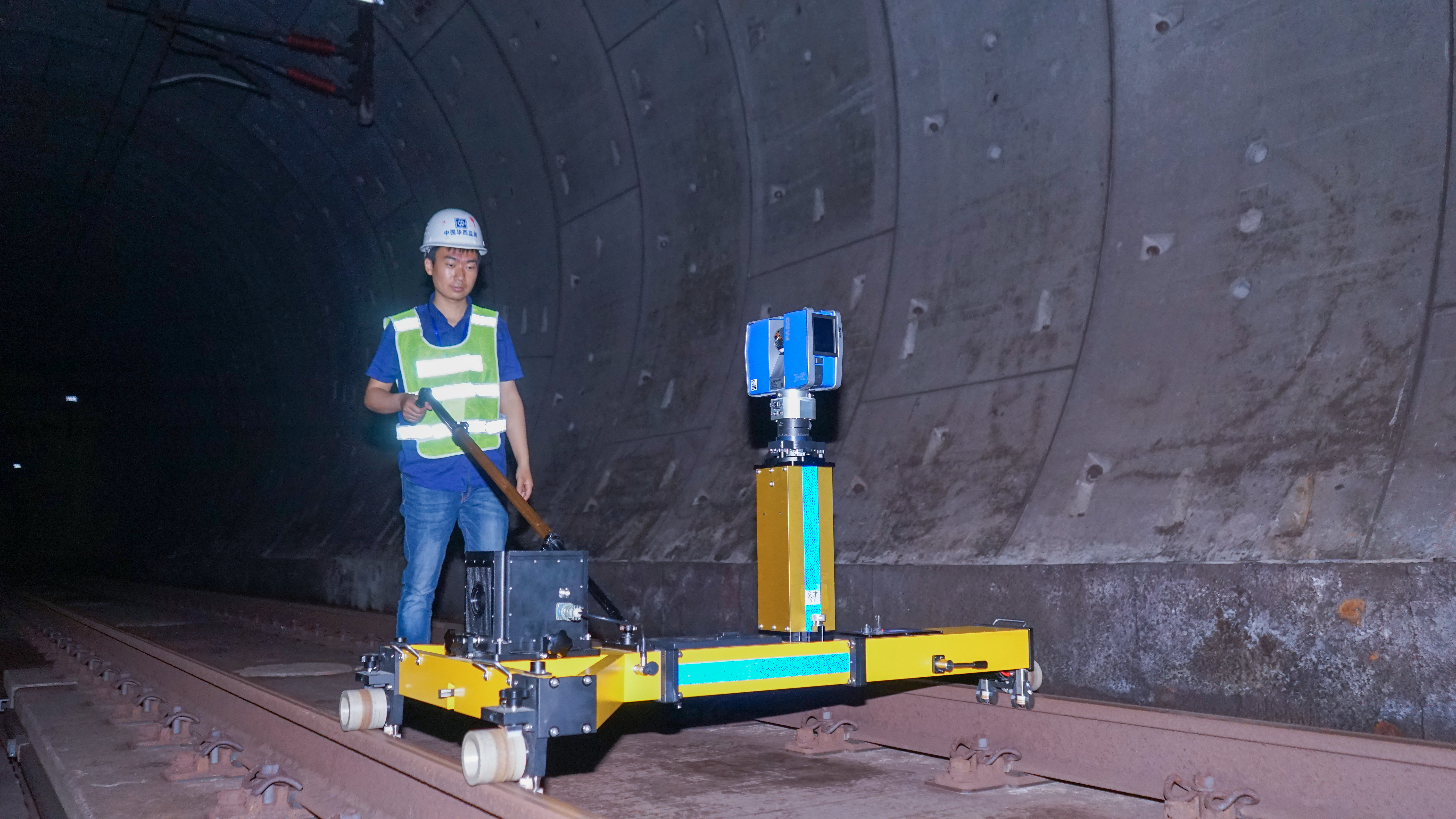

AIS800S:针对地铁及高铁隧道,将三维激光扫描系统和A-INS轨道测量系统有效结合起来,对测量信息进行多维度扩充。在轨道测量系统完成轨道精确测量的同时可以将坐标信息及姿态信息提供给三维激光扫描系统,三维激光系统所测得关于隧道的各种信息都将有精确的坐标信息,这将为地铁隧道、高铁隧道测量与BIM管理提供更加完整、精确的信息。


扫描仪参数

测距范围
最大测量速度
测距误差
角精度
三维位置精度
0.6~70m
100万·点/秒
±1mm
垂≤0.0001m为19弧秒
2mm@10m


轨道测量参数

工作范围
分辨率
测量精度
其它参数
温度范围-25℃~+50℃
轨距、超高
≤0.01mm
轨距误差≤0.2mm测量效率
人推:3-5公里/小时
湿度范围
90%,无凝结
轨向、高低≤0.01mm超高误差≤0.2mm续航时间
>8小时
适用轨距*注11400~1480
绝对位置参数≤0.0001m里程误差≤2cm整车重量
<42kg

超高*注2

±200mm
相对位置参数
≤0.01mm
轨距零点变化量≤0.05mm





超高零点变化量
≤0.05mm


*注1(我国标准轨距1435mm)*注2(轨距按标准轨距1435mm计)
